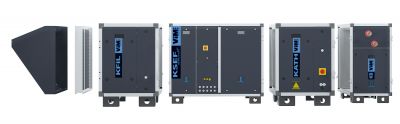

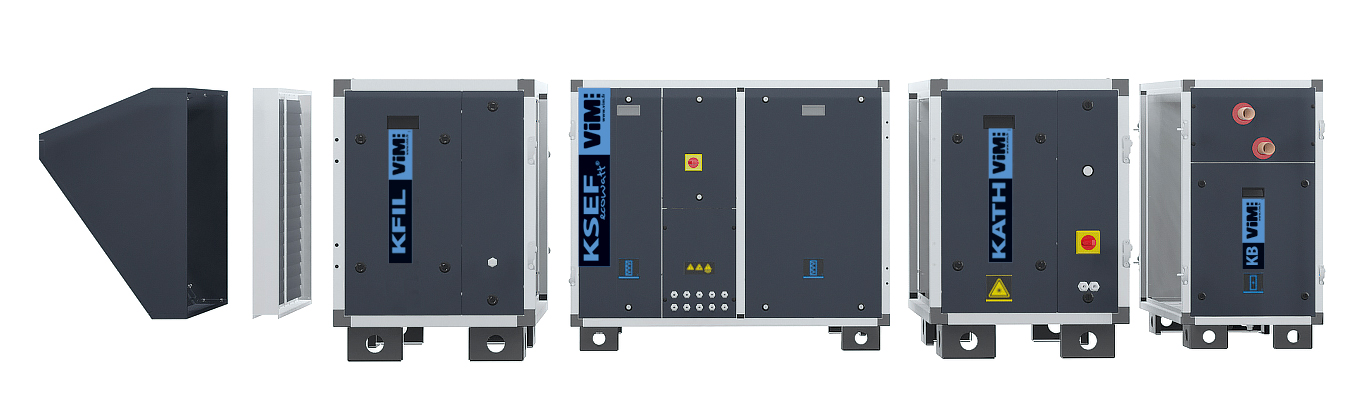

KSEF Ecowatt + Modules de traitement
CTA simple flux

Gamme

• Débits de 500 m3/h à 12 000 m3/h.
  6 tailles

  Configurations
  • Intérieures sans toiture : D servitude droite - G servitude gauche.
  • Extérieures avec toiture montée : EXD servitude droite - EXG servitude gauche.

  Modules complémentaires
  • KB modules de traitement d’air :
  • KBEI module batterie électrique
  • KBEC module batterie eau chaude
  • KBER module batterie eau réversible
  • KPCA module de filtration 3 étages : Métallique / M5 + F7 / F9 + Cartouches de charbon actif.
  • KSIL module silencieux.


Régulation

• Régulations et pilotage
  • Régulation par automate CORRIGO intégré spécifique VIM.
  • 3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
  • Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP.
  • Commande tactile déportée ETD2.

Filtration

• Filtration à 2 étages (accessoires)
  • Pré-filtre métallique : FIME épaisseur 48 mm.
  • Pré-filtre plissé : FIFI M5 ePM10 50% épaisseur 48 mm.
  • Filtres miniplis HPE FIFI F7 ePM1 55% ou FIFI F9 ePM1 80% épaisseur 98 mm.

Construction

• Structure modulaire en profil aluminium.
  Construction en ligne, raccordement rectangulaire ou circulaire.

  Panneaux double peau équipés de joint périphérique:
  • Extérieur en acier zingué prélaqué couleur gris foncé RAL7024 résistance à la corrosion C5, résistance aux ultraviolets RUV3 selon EN 10169.
  • Intérieur en acier galvanisé Z275.

  Isolation par laine de verre ép. 25 mm, densité 24 kg/m3.
  Conductivité thermique 0,035 W/(m.k) (20°C).
  Classement au feu A1 selon la norme EN 13 501.1.

  Ventilateur à roue libre à réaction en matière incombustible. Moteur ECM Tri 400V.
  Interrupteur monté/câblé.

  Module livré sur pieds (40 à 75) ou châssis (95 à 120).
