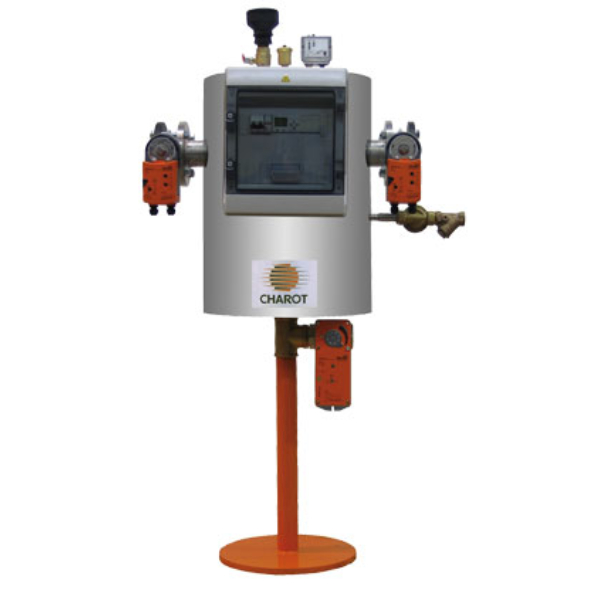

Electromagnetis - Filtre en inox

Electromagnetis
Filtre en inox

Charot
Charot
Electromagnetis - Filtre en inox Charot Filtre en acier inox 316 L équipé d'électro-aimants , d'un effet cyclonique et d'une vidange. Fonction manuelle ou automatique. Pompe de circulation simple. Rampe circulaire de nettoyage. 2 vannes entrée/sortie circuit. Vanne de remplissage. Vanne de vidange. Purgeur air. Manomètre. Coffret électrique cablé. Jaquette calorifuge M0. Electromagnetis - Filtre en inox - Charot Adduction, surpression, relevage, traitement

Description

Filtre en acier inox 316 L équipé d'électro-aimants , d'un effet cyclonique et d'une vidange. Fonction manuelle ou automatique. Pompe de circulation simple. Rampe circulaire de nettoyage. 2 vannes entrée/sortie circuit. Vanne de remplissage. Vanne de vidange. Purgeur air. Manomètre. Coffret électrique cablé. Jaquette calorifuge M0.

Caractéristiques

Support d'application

  • Le filtre ELECTROMAGNETIS est placé en dérivation du réseau de chauffage, sur la boucle de retour vers la chaudière.

Conseils de pose

  • Il est obligatoire d'installer un disconnecteur entre l'électrovanne de remplissage et l'eau du réseau.
     Il est conseillé d’installer l' Electromagnétis dans un lieu facilement accessible et de préserver un passage sans obstacle. Prévoir un dégagement suffisant pour satisfaire aux opérations d’entretien.
     Local accessible permettant leur retrait éventuel sans manutention ni démolition quelconque.
     L' Electromagnétis doit être installé dans un local ventilé afin de maintenir une température ambiante inférieur à 30°C
     Humidité relative entre 30 et 80 % (non condensée)
     L' Electromagnétis n’est pas conçu pour être installé :
    * En extérieur
    * Dans une atmosphère corrosive
    * Dans une atmosphère explosive
     L' Electromagnétis doit être installé conformément :
    * aux normes en vigueur
    * aux prescriptions du DTU
    * aux prescriptions de cette documentation technique

Fonctionnement produit

  • L'eau du réseau de chauffage est dérivée dans le filtre magnéto-électrique. 1 ou 2 puissants électro-aimants captent les particules magnétisables en circulation. Les particules non magnétisables se déposent
    dans le fond du réservoir grâce à l'effet cyclonique et à la faible vitesse de circulation dans le réservoir

Composition

  • 1 - Vanne de vidange 50/60 F.
    2 - Vanne de remplissage 15/21 F.
    3 - Vanne entrée circuit.
    4 - Manomètre.
    5 - Purgeur d’air.
    6 - Entonnoir pour additifs.
    7 - Vanne sortie circuit.
    8 - Pompe de circulation simple.
    9 - Electro-aimant.
    10 - Rampe circulaire de nettoyage.
    11 - Corps en acier.
    12 - Isolation M.O .
    13 - Coffret électrique câblé.
logement collectif

Fabricant

Charot
Charot

Charot est un fabricant français, leader dans le domaine des réservoirs de production d'eau chaude sanitaire grandes capacités et des réservoirs de stockage. Présent dans les domaines collectifs, tertiaires et domestiques des réservoirs de production...
