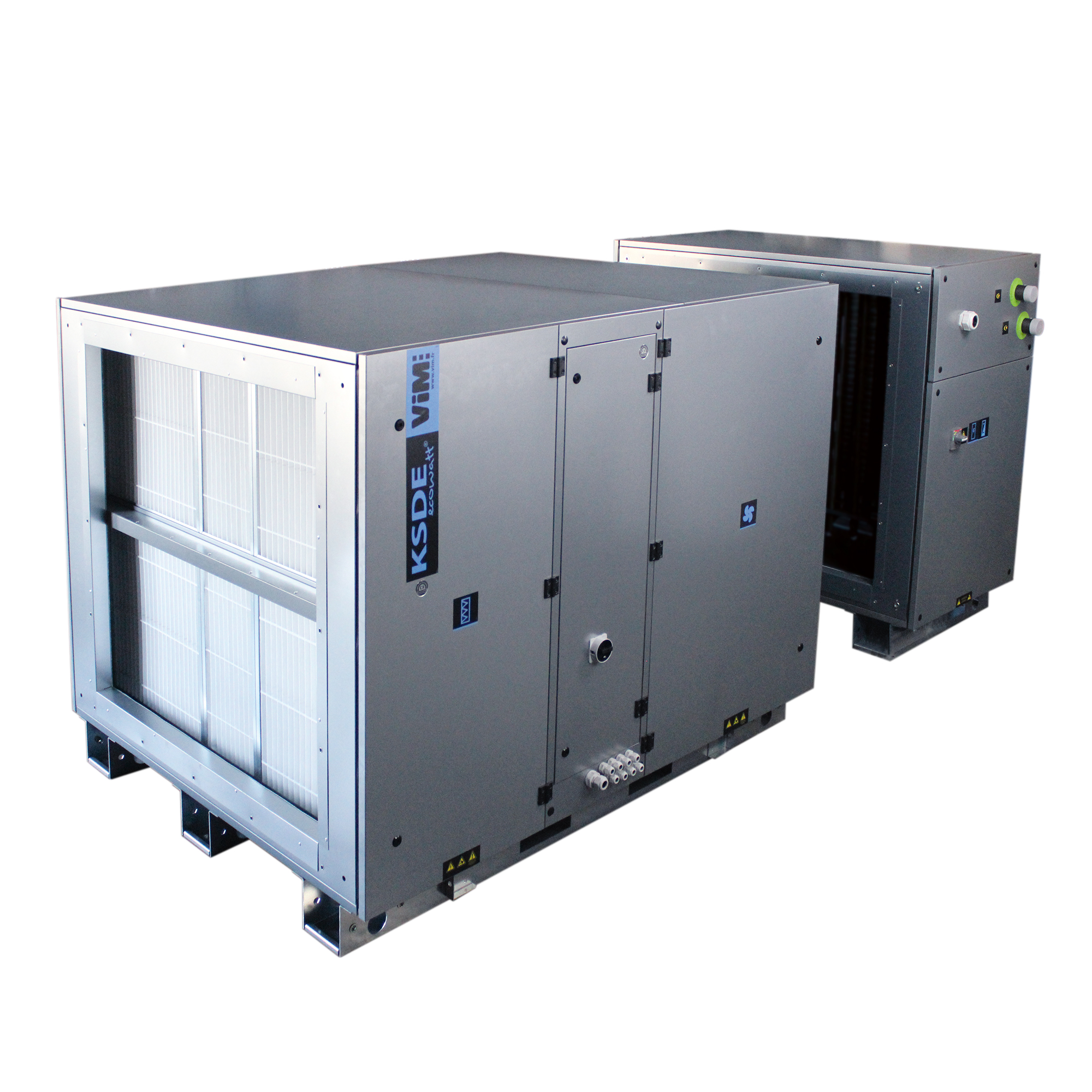

CTA KSDE ECOWATT < 24 000 m3h
Réaction - ecm

Application

• - Introduction d'air neuf, chauffage et climatisation.
  - Installation à l’intérieur ou à l'extérieur.
  - Température d'air traité -25 à +40°C.

Gamme

• - Débits de 2 000 à 24 000 m3/h.
  - 5 tailles monoblocs 40 / 55 / 75 / 95 / 120 et 2 tailles bi blocs 160 et 200.
  - 9 modèles selon le type de batteries intégrées : batteries électriques, batteries à eau et batteries à détente directe.

  Configurations :
  - Extérieure avec toiture montée : EXD, servitude à droite, EXG, servitude à gauche.
  - Intérieure sans toiture : D, servitude à droite, G, servitude à gauche.



Régulation

• - Automate CORRIGO intégré spécifique VIM.
  - 3 modes de fonctionnement : débit variable (VAV), débit constant (CAV), pression constante (COP).
  - Communicante Modbus RTU sur port RS485 ou Modbus TCP/IP, BACnet IP ou MSTP.
  - Commande tactile déportée ETD2.
  - Caisson de mélange isolé KSDE CMI.

Poids

• De 285 à 1157 kg selon configuration et type de batteries intégrées

Matériaux - composition

• - Intérieur et extérieur en acier allié (Zn-Al-Mg) ZM310, résistance à la corrosion C5.
  - Structure autoportante en panneaux double peau 50 mm.
  - Isolation par laine de roche minérale ép. 50 mm, densité 40 kg/m3 : conductivité thermique 0,037 W/(m.k) (20/80°C) + classement au feu A1 selon la norme EN 13 501.1.
  - Ventilateur à réaction de type roue libre métallique (incombustible A1) associé à un moteur à commutation électronique ECM.
  - Chassis en acier allié ZM310, épaisseur 3 mm.

Composition

• - Construction en ligne, raccordement par piquages rectangulaires.
  - Interrupteur monté/câblé.
  - Portes d'accès aux principaux composants montées sur charnières, ouverture par vis 1/4 de tour.
  - Registre étanche motorisé à l'intérieur de la CTA : protection antigel des batteries à eau + réponse à l'article CH 38 du règlement incendie dans les ERP.


Motorisation

• Moteur triphasé avec protection électronique intégrée :
  - KSDE 55 / 75 / 160 : Tri 400 V, 50/60Hz, IP54, classe B.
  - KSDE 40 / 95 / 120 / 200 : Tri 400 V, 50/60Hz, IP55, classe F.

Filtration

• Filtres livrés en standard : filtres plissés FIFI M5 ePM10 50%.

  Filtres additionnels disponibles en option :
  - Filtres miniplis HPE FIFI F7 ePM1 55%.
  - Filtres miniplis HPE FIFI F9 ePM1 80%.
