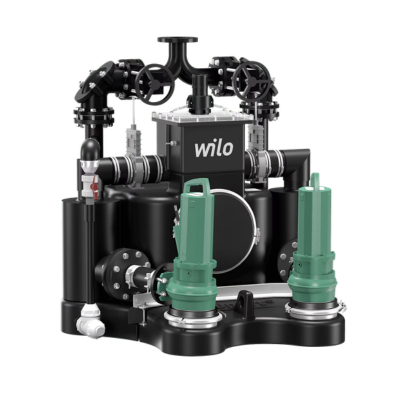

Wilo-EMUport CORE
Système de séparation-restitution

Wilo France SAS
Wilo France SAS
Wilo-EMUport CORE - Système de séparation-restitution
Wilo-EMUport CORE - Système de séparation-restitution Wilo France SAS Séparation et transport des matières solides. Propreté, sûreté et fiabilité.
C'est précisément dans les bâtiments et les biens immobiliers que les matières solides grossières, présentes dans les eaux chargées, bouchent le système de transport des eaux chargées. Conséquence : des dysfonctionnements et une hausse des frais de maintenance. La solution durable par Wilo : le système de séparation de matières solides Wilo-EMUport CORE. Il offre une sécurité de fonctionnement maximale pour un transport sans obstruction. En outre, il est très facile d'entretien grâce à une installation à sec hygiénique et un accès facile depuis l'extérieur. Le système complet avec cuve résistante à la corrosion et installations de distribution électrique est également disponible pour les installations plus importantes de Wilo. Exactement selon vos exigences.

Prestations de service recom
Wilo-EMUport CORE - Système de séparation-restitution - Wilo France SAS Traitement de l'eau

Description

Séparation et transport des matières solides. Propreté, sûreté et fiabilité.
C'est précisément dans les bâtiments et les biens immobiliers que les matières solides grossières, présentes dans les eaux chargées, bouchent le système de transport des eaux chargées. Conséquence : des dysfonctionnements et une hausse des frais de maintenance. La solution durable par Wilo : le système de séparation de matières solides Wilo-EMUport CORE. Il offre une sécurité de fonctionnement maximale pour un transport sans obstruction. En outre, il est très facile d'entretien grâce à une installation à sec hygiénique et un accès facile depuis l'extérieur. Le système complet avec cuve résistante à la corrosion et installations de distribution électrique est également disponible pour les installations plus importantes de Wilo. Exactement selon vos exigences.

Prestations de service recom

Caractéristiques

Dimensions

  • Wilo-EMUport CORE 20.2-10A
    CORE Système de séparation-restitution des solides standard
    20 Arrivée max. en m³/h
    2 Nombre de pompes montées
    10 Hauteur manométrique max. en m
    A Exécution :
    A = exécution standard
    B = exécution Comfort

Matériaux - composition

  • Réservoir collecteur : PE

    Réservoir de rétention des solides : PE

    Boîtier d'entrée : PUR

    Tuyauterie : PE

    Pompes : Fonte grise

    Vanne d'arrêt : Fonte grise

    Raccordement :
    - version A : PE avec raccord en T
    - version B : Acier inoxydable avec raccord en Y

Support d'application

  • Pompage d'eaux chargées qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle et pour le drainage d'éléments situés sous le niveau de reflux (selon DIN EN 12056/DIN 1986-100).

Conditionnement

  • Station de relevage des eaux chargées avec systèmes de séparation-restitution des solides

    2 réservoirs de rétention des solides verouillables séparément

    Deux pompes submersibles pour eaux chargées installées à sec pour la marche alternée

    Pompes de classe de protection IP68 et d'une efficacité de moteur conformément à IE3

    Acquisition du niveau avec capteur de niveau

Conseils d'utilisation

  • Station de relevage pour eaux chargées prête à l'installation, complètement pré-montée, avec culotte, transmetteur de niveau et deux pompes.

Composition

  • Station de relevage des eaux chargées à moteur immergé, prête à être branchée avec séparation-restitution des solides. Réservoir collecteur en une seule pièce étanche à l'eau et au gaz sans soudures de construction et deux réservoirs de rétention des solides verrouillables séparés. Le réservoir collecteur possède des formes géométriques arrondies, le fond du conteneur est biseauté, le point le plus profond se situe directement en-dessous des pompes. Cette forme empêche toute apparition de dépôts ainsi que l'assèchement de substances solides dans les endroits difficiles d'accès. Grâce au pré-filtrage dans les réservoirs de rétention des solides, les matières solides sont séparées du fluide et seules les eaux chargées pré-filtrées sont introduites dans le réservoir collecteur. Le pompage s'effectue à l'aide de deux pompes submersibles individuelles pour eaux chargées en installation à sec. Les pompes se présentent comme une installation à double pompe redondante et fonctionnent en marche alternée. Le pilotage du niveau est assuré par un capteur de niveau 0…2,5 mWS.


    Le modèle « B » est équipé d'un rétrolavage automatique dans le réservoir collecteur pour renforcer l'efficacité du nettoyage. Le coffret de commande correspondant de la série SC-L est disponible comme accessoire.

Caractéristiques techniques

  • Débit d'alimentation continu max. : 20, 45 ou 50 m³/h

    Volume de la cuve : 440 l ou 1200 l

    Volume de réservoir utile : 295 l ou 900 l

    Hauteur manométrique max. : 31 m

    Hauteur de charge : 750 mm

    Raccord d'arrivée : DN 200

    Refoulement : DN 80 ou DN 100

    Alimentation réseau : 3~400 V, 50 Hz

Plus produit

  • Sécurité de fonctionnement maximale grâce à la séparation des matières solides et des eaux chargées : De grosses matières solides ne doivent pas passer la pompe – pas d'obstruction

    Economique grâce au système Retrofit pour assainir facilement d'anciennes stations de pompage

    Système anti-corrosion et d'une longue durée de vie grâce à l'utilisation de matériaux PE et PUR

    Grande facilité d'entretien, même en cours de fonctionnement, grâce à l'installation à sec hygiénique, à un accès facile de l'extérieur et à un verrouillage individualisé

    Paré pour l'avenir même en cas de teneur plus élevée de matières solides dans les eaux chargées

    Montage flexible dans le bâtiment ou dans des fosses à partir d'un diamètre de 1 500 mm

    Système Plug&Pump très facile à intégrer et prêt à être branché

    Économie d'énergie grâce à des pompes submersibles efficaces pour eaux chargées, au choix avec moteurs IE3
