JBRB ECOWATT PR - Caisson d'extraction c4 régulé
JBRB ECOWATT PR - Caisson d'extraction c4 régulé
JBRB ECOWATT PR - Caisson d'extraction c4 régulé
JBRB ECOWATT PR - Caisson d'extraction c4 régulé
JBRB ECOWATT PR - Caisson d'extraction c4 régulé
JBRB ECOWATT PR - Caisson d'extraction c4 régulé

JBRB ECOWATT PR
Caisson d'extraction c4 régulé

Vim
Documentation Devis
Alerte Créer une alerte e-mail
Vim
JBRB ECOWATT PR - Caisson d'extraction c4 régulé

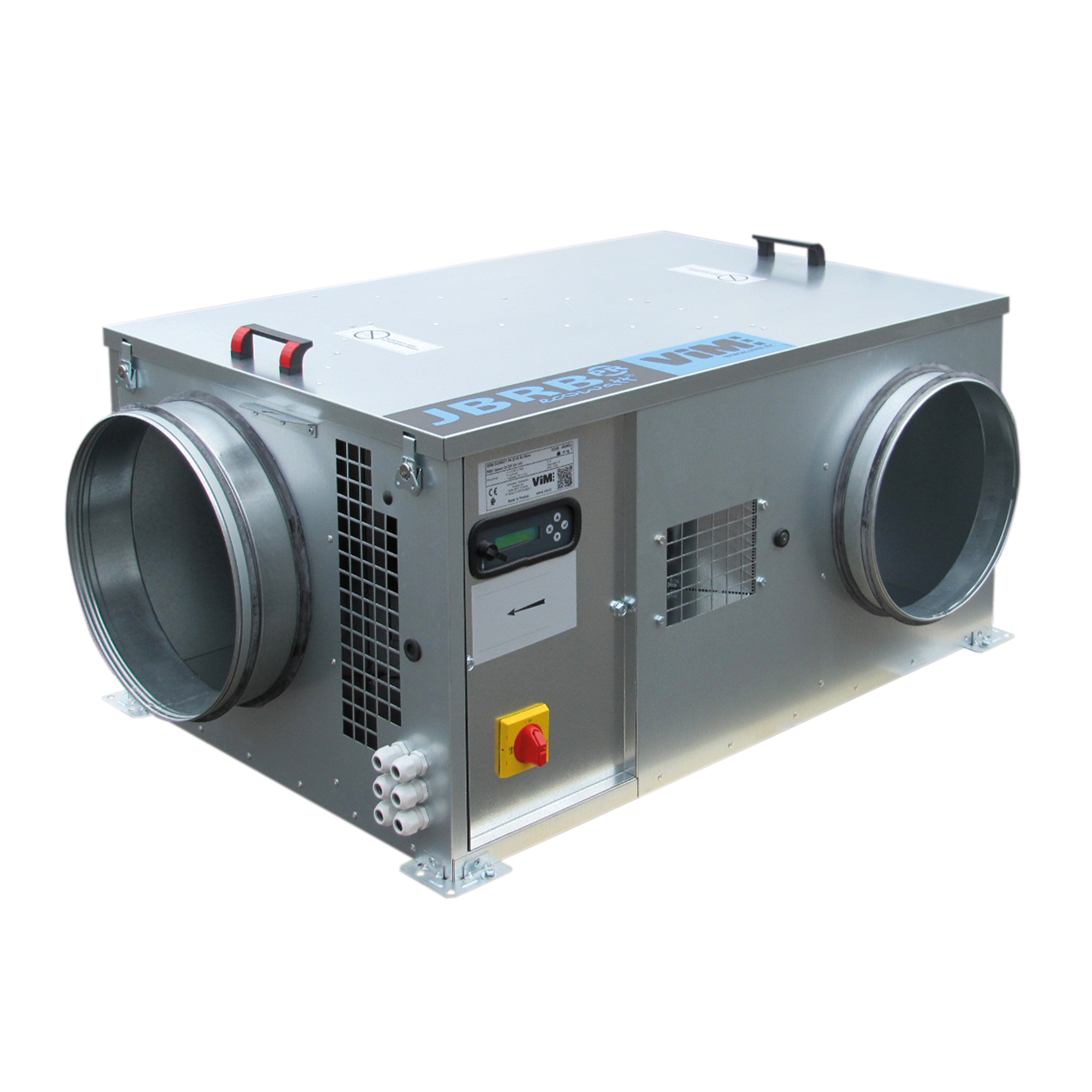

JBRB ECOWATT PR - Caisson d'extraction c4 régulé Vim Nouvelle gamme en version régulée pour les applications de VMC 400°C 1/2h ou de ventilation de confort, en habitat collectif, en tertiaire et en cuisines professionnelles.

Les caissons étanches sont équipés en standard d'un moteur ECM, d'une roue libre à réaction haut rendement et de piquages circulaires à joint classe D. Ils existent en configuration en ligne (piquages alignés), coudé à 90° ou avec une double aspiration.

Régulation communicante RMEC Modbus de série ou RMEC SIGFOX en option.
Cette version régulée permet un fonctionnement en pression constante (COP), en débit variable (VAV) à partir d'un signal externe ou en débit constant (CAV). Les mesures (débit / pression) et les consignes sont affichées en clair en façade sur le régulateur.

GAMME :
- 10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
- JBRB ECOWATT PR : communicant Modbus RTU.
- JBRB ECOWATT PR SIGFOX : communicant Sigfox.
- Configurations disponibles : L en ligne, M modulable, livré avec un bouchon pour 1 ou 2 aspirations à 90°, D, double aspiration à 180°.
- Version rejet horizontal ou vertical.
- Version isolée : isolation acoustique par laine de verre 25 mm A2-s1, d0 (M0) dans panneaux double peau. JBRB ECOWATT PR - Caisson d'extraction c4 régulé - Vim VMC centralisée simple flux autoréglable

Description

Nouvelle gamme en version régulée pour les applications de VMC 400°C 1/2h ou de ventilation de confort, en habitat collectif, en tertiaire et en cuisines professionnelles.

Les caissons étanches sont équipés en standard d'un moteur ECM, d'une roue libre à réaction haut rendement et de piquages circulaires à joint classe D. Ils existent en configuration en ligne (piquages alignés), coudé à 90° ou avec une double aspiration.

Régulation communicante RMEC Modbus de série ou RMEC SIGFOX en option.
Cette version régulée permet un fonctionnement en pression constante (COP), en débit variable (VAV) à partir d'un signal externe ou en débit constant (CAV). Les mesures (débit / pression) et les consignes sont affichées en clair en façade sur le régulateur.

GAMME :
- 10 tailles : 04 / 06 / 10 / 22 / 30 / 38 / 48 / 70 / 82 / 92.
- JBRB ECOWATT PR : communicant Modbus RTU.
- JBRB ECOWATT PR SIGFOX : communicant Sigfox.
- Configurations disponibles : L en ligne, M modulable, livré avec un bouchon pour 1 ou 2 aspirations à 90°, D, double aspiration à 180°.
- Version rejet horizontal ou vertical.
- Version isolée : isolation acoustique par laine de verre 25 mm A2-s1, d0 (M0) dans panneaux double peau.

En savoir plus sur ce produit >

Caractéristiques

Débit :

  • de 100 à 9200 m3/h

Matériaux - composition
  • - Caisson en tôle d’acier allié (Zn - Al - Mg) ZM310 pour environnements avec une corrosivité C4 durabilité moyenne ou C5 durabilité faible, équipé de 4 pattes de fixation (taille 04 à 38) ou 2 omégas transversaux (tailles 48 à 92).

    - Levage par 2 pattes en acier ou par élingage à travers les omégas.

    - Piquage de raccordement avec joints d’étanchéité classe D. Version rejet vertical livrée sans piquage de raccordement (piquage plat à joint PAPV à monter en option avec des vis autoforeuses).

    - Accouplement direct.

    - INTZ : interrupteur de proximité cadenassable monté/câblé.

    - Turbine à réaction haute performance en acier galvanisé Z275.

    - Couvercle équipé de 2 ou 4 poignées, démontable sans outil pour garantir un accès aisé à l’intérieur du caisson pour le nettoyage.

    - Option traitement de résistance à la corrosion : nous consulter.

Motorisation
  • Moteur à commutation électronique ECM hors du flux d’air :

    - 04 à 22 : IP44 classe B monophasé 230V, 50Hz.
    30, 38, 48, 70, 82 : IP54, classe F, monophasé 230V, 50Hz.

    - 30, 38, 48, 70, 92 : IP 54, classe F, triphasé 400V, 50Hz.

    - Protection thermique gérée par électronique et agréé pour un fonctionnement C4.

Régulation RMEC
  • - Fonctionnement en COP (pression constante), VAV (débit variable) ou CAV (débit constant).
    - Coffret de régulation, IP55, monté et câblé d’usine.
    - Afficheur LCD rétro-éclairé, avec touches de fonction en façade, télécommande déportée en option.
    - Affichage en clair de la mesure (pression, débit) et de la consigne réglée.
    - Signalisation du défaut de ventilation intégré : contact sec disponible sur le bornier du RMEC (pouvoir de coupure sous 230Vac : 3A résistif).

Régulation RMEC Sigfox
  • - Réseau SIGFOX, réseau sans fil cellulaire très bas débit et très longue portée avec une couverture nationale.

    - Permet la supervision d’installation de VMC collective ou tertiaire.

    - Technologie alternative économique aux solutions filaires / 3G pour la surveillance ou la télérelève.

    - Carte additionnelle intégrée au RMEC pour remonter des données sur le réseau radio SIGFOX :
    pression moyenne, mini et maxi de l’installation,
    débit moyen, mini et maxi de l’installation,
    signal envoyé en cas de coupure d’alimentation,
    signal envoyé en cas de retour d’alimentation,
    alarme sur seuil de pression et débit mini.
logement collectif tertiaire hôtel et restaurant

Fabricant

Vim
Vim

Au service des pros du génie climatique depuis plus de 100 ans. Spécialiste du traitement de l'air, de la ventilation et du désenfumage des bâtiments d'habitation collectifs, tertiaires, industriels et de restauration, Vim propose aux professionnels du...
